飲水機(jī)硅膠軟管的制作原理

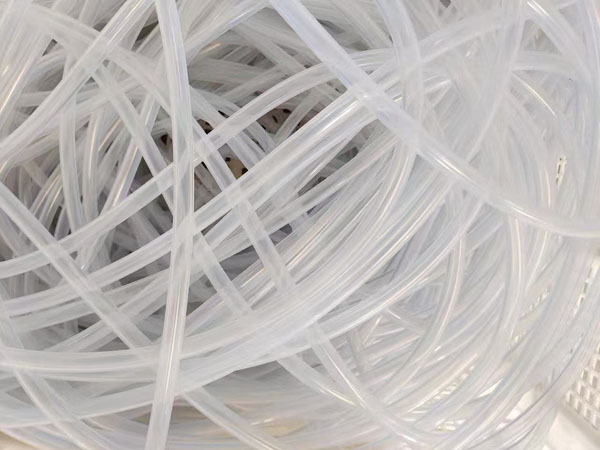

飲水機(jī)硅膠軟管的制作原理主要圍繞硅橡膠材料的特性與加工工藝展開，其核心在于通過科學(xué)配方與先進(jìn)工藝將硅橡膠轉(zhuǎn)化為滿足飲水機(jī)使用需求的軟管，具體可分為材料選擇、配方設(shè)計(jì)、加工工藝三個(gè)關(guān)鍵環(huán)節(jié)：

一、材料選擇：硅橡膠的天然優(yōu)勢奠定基礎(chǔ)

硅橡膠是制作飲水機(jī)硅膠軟管的核心材料，其分子結(jié)構(gòu)中的硅氧鍵（Si-O）賦予了軟管獨(dú)特的性能：

耐溫性：硅橡膠可在-60℃至200℃的寬溫范圍內(nèi)保持彈性，確保飲水機(jī)在高溫消毒或低溫環(huán)境下軟管不變形、不破裂。

化學(xué)穩(wěn)定性：對酸、堿、鹽等化學(xué)物質(zhì)具有優(yōu)異耐受性，避免飲水機(jī)內(nèi)部水垢或消毒劑對軟管的腐蝕。

生理惰性：硅橡膠分子結(jié)構(gòu)穩(wěn)定，不會與水中的礦物質(zhì)或消毒劑發(fā)生化學(xué)反應(yīng)，杜絕有害物質(zhì)析出風(fēng)險(xiǎn)。

二、配方設(shè)計(jì)：功能性與安全性的雙重保障

為滿足飲水機(jī)對軟管的特殊需求，需在硅橡膠中添加特定助劑：

硫化劑：使硅橡膠分子鏈交聯(lián)形成三維網(wǎng)狀結(jié)構(gòu)，提升軟管強(qiáng)度、彈性和耐熱性。例如，采用鉑金硫化體系可實(shí)現(xiàn)無味、無析出的硫化效果，符合要求。

增塑劑：調(diào)節(jié)軟管硬度，使其柔軟易彎曲，便于安裝和清潔。例如，添加硅油可降低軟管硬度至邵氏A30-50度，提升用戶體驗(yàn)。

抗老化劑：制紫外線、臭氧等環(huán)境因素對軟管的氧化作用，延長使用壽命。例如，添加受阻胺類光穩(wěn)定劑可使軟管在戶外使用5年以上不老化。

認(rèn)證：配方需通過FDA 21 CFR 177.2600、NSF等國際認(rèn)證，確保材料無毒無味，符合飲水機(jī)與飲用水直接接觸的安全標(biāo)準(zhǔn)。

三、加工工藝：控制實(shí)現(xiàn)高性能軟管

飲水機(jī)硅膠軟管的制作需經(jīng)過多道工藝：

混煉：將硅橡膠生膠、硫化劑、增塑劑等按配方比例投入密煉機(jī)，在150-180℃下混合均勻，形成可塑性膠料。此過程需嚴(yán)格控制溫度和時(shí)間，避免膠料焦燒或硫化不足。

擠出成型：將混煉好的膠料通過擠出機(jī)，在160-200℃的螺桿溫度和5-10MPa的壓力下，通過特定模具擠出成管狀。模具設(shè)計(jì)需考慮軟管內(nèi)徑、壁厚和表面光潔度，例如飲水機(jī)軟管內(nèi)徑通常為4-8mm，壁厚0.8-1.5mm。

硫化處理：擠出后的軟管需在高溫烘道中進(jìn)行硫化，使硅橡膠分子充分交聯(lián)。例如，采用連續(xù)硫化工藝時(shí)，軟管需在200-250℃下硫化10-15分鐘，確保硫化完全且無氣泡。

后處理：硫化后的軟管需經(jīng)過清洗、干燥和檢驗(yàn)。清洗可去除表面殘留助劑，干燥防止霉變，檢驗(yàn)則包括尺寸測量、氣密性測試和拉伸強(qiáng)度測試，確保軟管符合飲水機(jī)使用標(biāo)準(zhǔn)。
